分析機床主令控制器的工作狀態與特殊操作

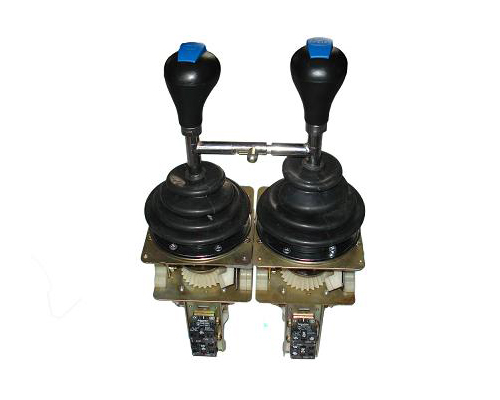

主令控制器又稱主令開關，主要用于電氣傳動裝置中，按一定順序分合觸頭，達到發布命令或其它控制線路聯鎖、轉換的目的。適用于頻繁對電路進行接通和切斷，常配合磁力起動器對繞線式異步電動機的起動、制動、調速及換向?qū)嵭羞h(yuǎn)距離控制，廣泛用于各類起重機械的拖動電動機的控制系統中。下面我們來了解下機床主令控制器的工作狀態與特殊操作。

鏜床、銑床、龍門銑床等機床的LK14系列主令控制器，目前國內生產的主令控制器還有LK14, LK16, IK16系列等。流電壓至380V、電流至5A的機床控制電路，以控制多臺接觸器、繼電器線圈，使被控制機床能分別工作于四種狀態。開關共四對常開觸頭當手柄處于中央位置時，四對觸頭全都斷開，當手柄搬向四個互成90度方向的任一位置時，與此位置對應的一對觸頭接通，其他三對均斷開在定位器上以數字1 -4表示四個工作位置操作手柄有長短兩種，長的附有止動件，只有拉開止動件后才能扳動，故可防止誤操作。
